產品介紹
複合式散熱系列
氣冷式高溫型機種，冷凝器與空氣冷卻器結合設計，體積小、易安裝、保養容易，適用空壓機1~50HP。

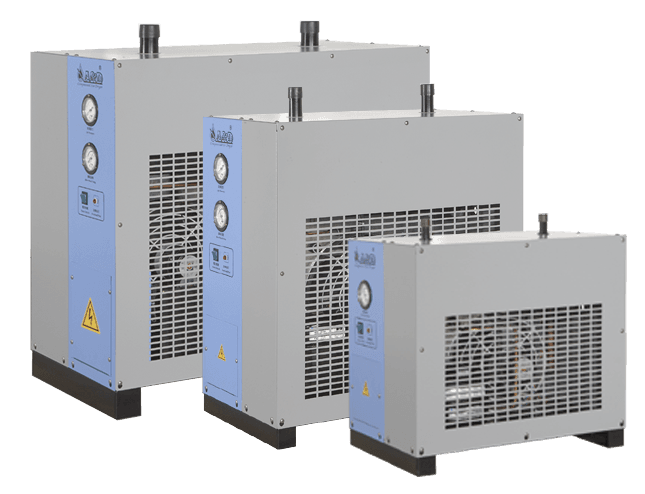

<冷凍式乾燥機>
產品功能
提供乾燥的壓縮空氣，適用於空壓機1~50HP
產品功能
提供乾燥的壓縮空氣，適用於空壓機1~50HP
冷凍式乾燥機運用冷凍系統的物理循環技術，將壓縮空氣溫度降至2 ℃，使溼氣冷凝並排除，防止水氣影響設備運行。
產品特色
冷凍式乾燥機 － 高效、節能、穩定的壓縮空氣乾燥解決方案
高效除水，穩定供應乾燥空氣
冷凍式乾燥機透過先進冷卻技術，將壓縮空氣冷卻至露點（2 ℃），使水分凝結並
排出，確保乾燥空氣穩定輸出，有效降低管路內部結露與腐蝕風險，提升設備使
用壽命。
節能省電，運行成本低
● 採用高效熱交換技術，最大限度回收冷能，減少能耗。
● 相較於吸附式乾燥機，無需額外的加熱或再生空氣，能源消耗更低，適合長時
間運行的應用環境。
結構簡單，維護方便
● 運作機制簡單：透過冷卻和冷凝水排放完成乾燥，無需複雜的吸附劑再生過
程。
● 維護成本低：主要維護項目包括定期清潔冷凝器、檢查排水系統，相較於吸附
式乾燥機，不需更換昂貴的吸附劑，維護更簡單。
● 使用壽命長：核心部件（如熱交換器、冷媒壓縮機）耐用穩定，可長期保持高效
運行。
適用範圍廣泛
冷凍式乾燥機適用於各類需要穩定乾燥壓縮空氣的行業，與吸附式乾燥機相比，
能耗較低，適合露點需求不低於2℃的應用場合，包括：
食品加工 ： 確保食品生產環境無溼氣污染，符合衛生標準。
電子製造 ： 保護精密電子元件免受潮濕影響，防止短路與產品故障。
噴塗工藝 ： 避免溼氣影響塗層附著力，提升噴塗品質。
醫療設備 ： 提供乾燥無污染的壓縮空氣，符合醫療級標準。
機械加工 ： 避免氣動工具受潮影響性能，提高生產效率。
產品優勢
產品優勢
效率 / 品質 / 耐用
效 率
「兩段式逆行紊流」+「鰭管型加強熱傳導」專利技術，提高熱交換效率。特別適合重載及高溫環境。
效 率
「兩段式逆行紊流」+「鰭管型加強熱傳導」專利技術，提高熱交換效率。特別適合重載及高溫環境。
鰭管型加強熱傳導熱交換器 主要有兩項特點：
1) 兩段式逆行紊流。

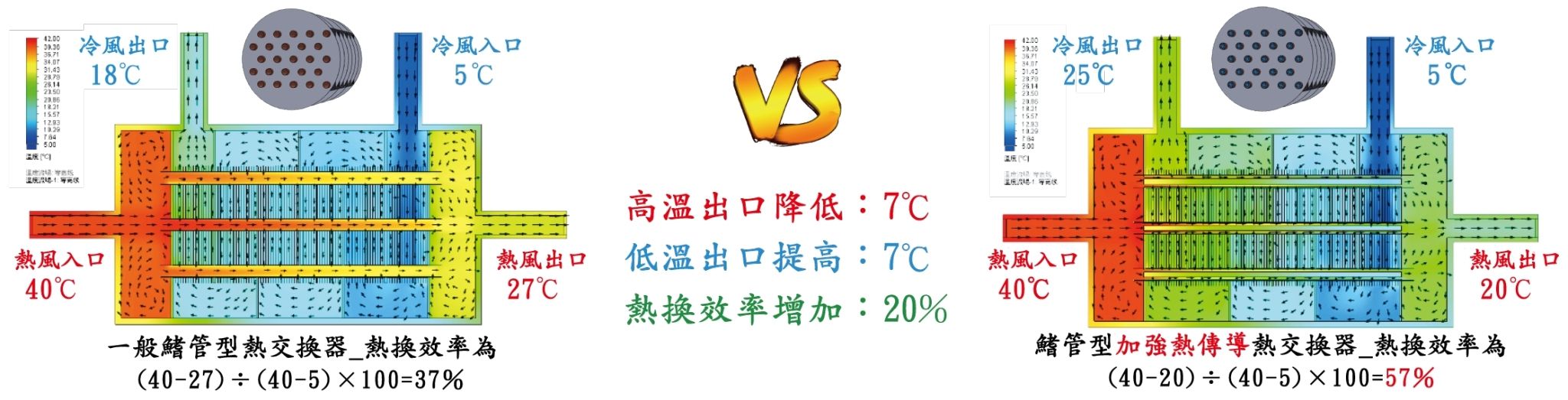

在熱交換器中，由環境所進入的高溫空氣會與已流經蒸發器的冷空氣進行熱交換，中間亦有許多導流板，使冷、熱兩股空氣以「逆向流」且「紊流」的方式流動，提升熱交換效果，比順向紊流高出18~25%的效率。
2) 多弧翅鋁擠型設計。

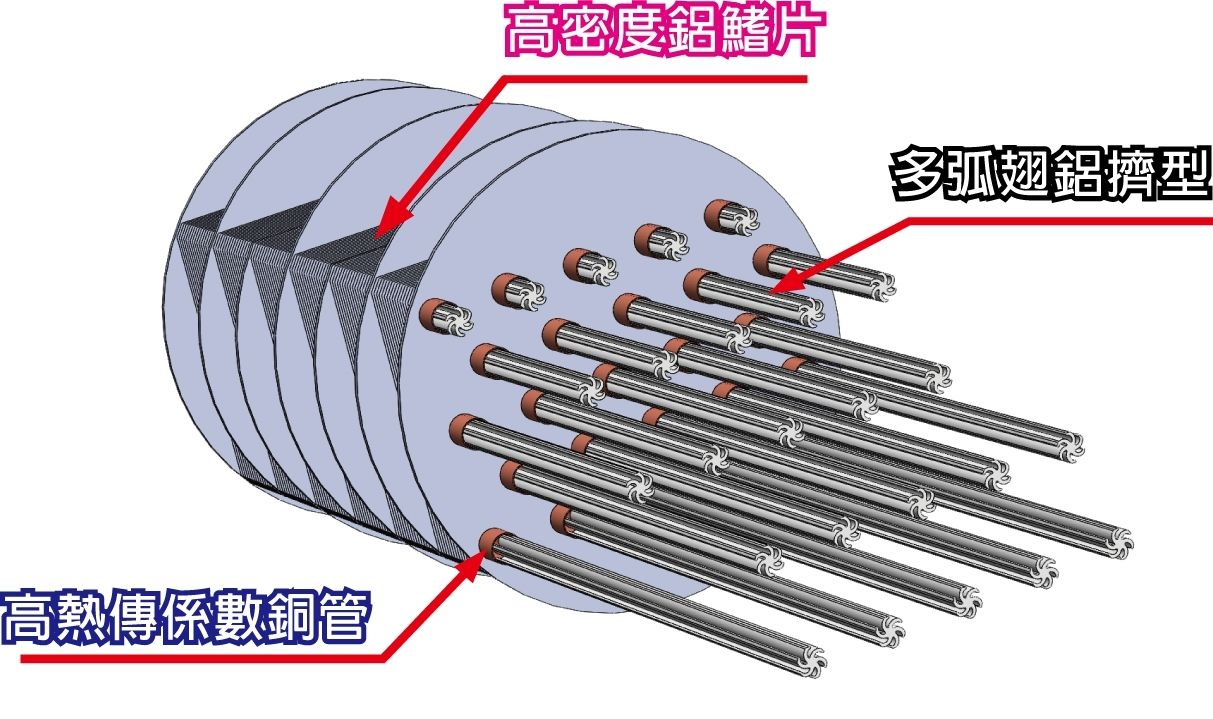

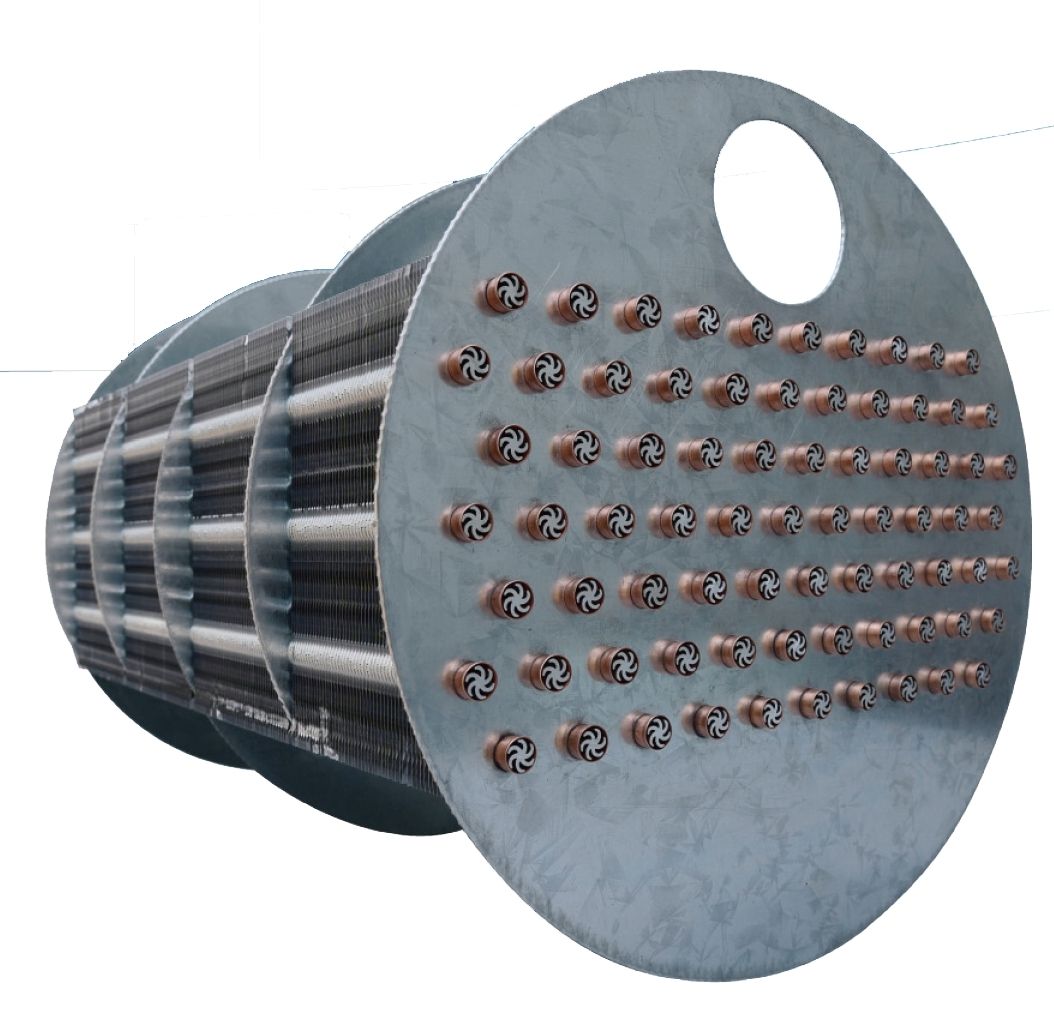

熱交換器除了使用具良好熱傳係數的材質，如高熱傳係數的鋁鰭片、銅管，更有另一項關鍵創新──「多弧翅鋁擠型」。在銅管中置入多弧翅鋁擠型，可迫使空氣分流而充分與銅管接觸，也可藉由鋁擠型的高密度、高熱傳導係數，將熱有效的傳導至銅管，並藉由鋁鰭片向外散熱，熱交換效率增加20%。
熱交換器效率的提升，可以為使用帶來更多方便以及可能性：
1) 克服環境溫度的限制
首先，熱交換效率變好，表示可容許使用的環境溫度就能提高，便能應用於更高溫的環境，目前產品的適用周圍溫度可到45℃。
2) 降低購置費用及使用成本
而入口高溫空氣在熱交換器可以釋放更多熱量時，進入蒸發器的溫度就能降低，進而能夠減少冷媒壓縮機的負載，可降低電力耗費。另外，當溫度降低，這意味著同樣的冷凍能力，可以處理更多風量，處理能力比原先再提升10%，便能匹配現代節能高效率空壓機，不需再買更大一級的型號，如此，在於購置、空間運用、電費、日後維修保養的成本上，都能有所幫助。
3) 維持廠內環境
從蒸發器出口的低溫空氣，經過加強熱傳導鰭管型熱交換器之後，得到更多的溫升，使出口溫度較之前提升７℃，因此出口較不會發生結露現象，減少鏽蝕而汙染廠內環境。
品 質
獨創「比重層流分離法」，有效分離冷凝水與乾燥空氣

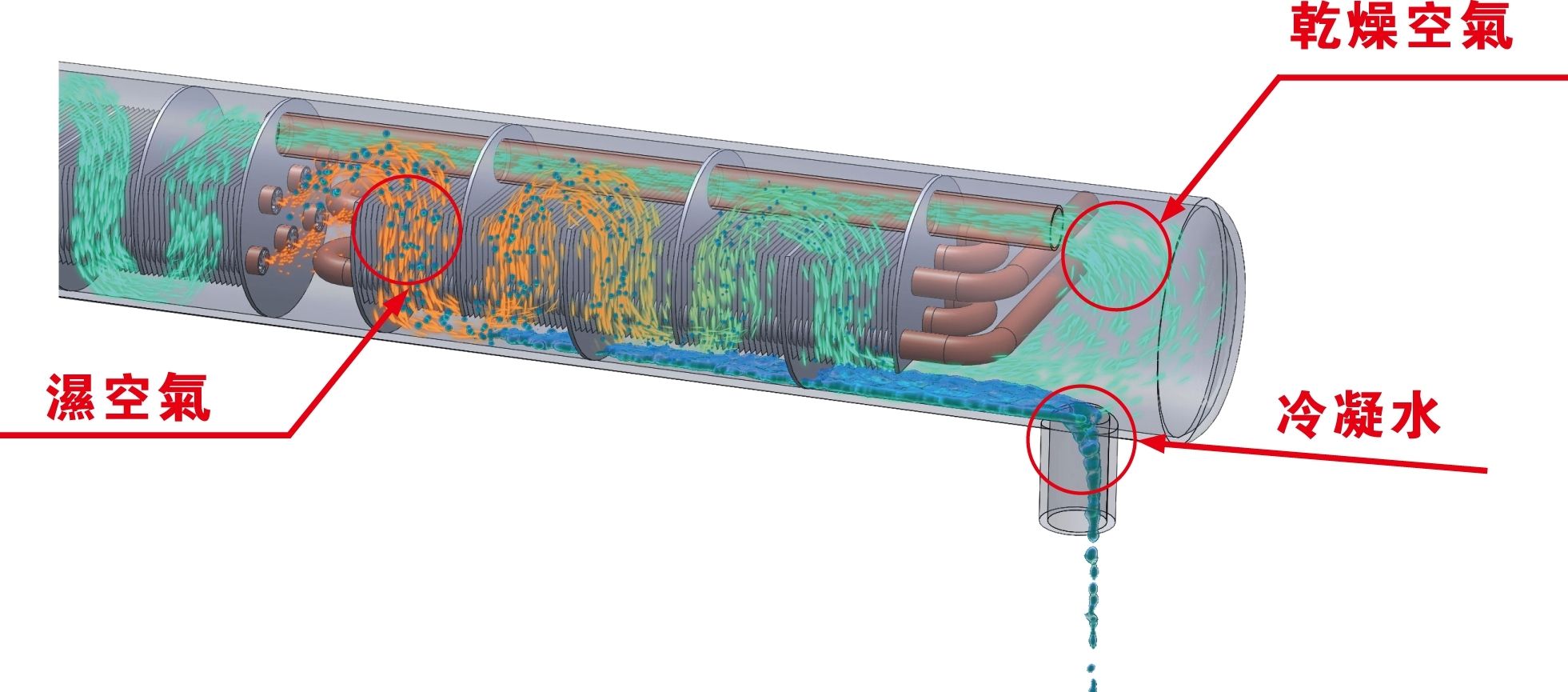

運用流體(空氣、水)不同物理性質以及管徑設計，以低流速使管道內雷諾數成為層流狀態，互不混和。實現冷凝水與乾空氣最理想的分離效果。
耐 用
專利「露點控制保護」技術 + 完善的保護措施，自動調節冷凍能力，防止結冰阻塞
露點控制：
露點控制：
精準的自動容量調整方式(熱氣旁通閥＋冷凝風扇控制)，在額定的使用條件下，讓乾燥機在高負載時，使冷凍能力發揮到最大；在低負載時，自動調適、配合負載所需大小，避免結冰阻塞，進而維持最佳乾燥效果。
完善保護措施：

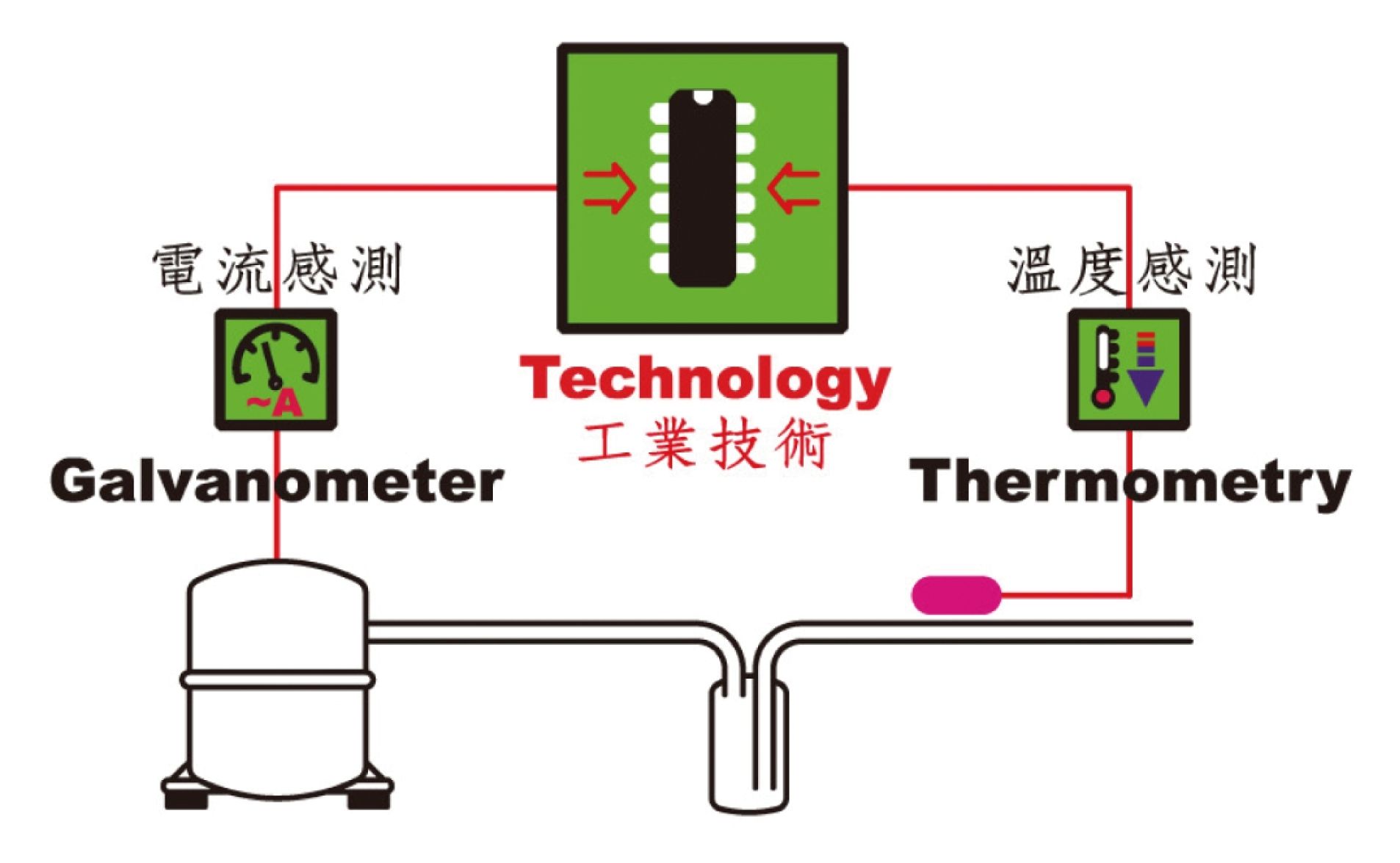

利用壓縮機過載保護特性，當溫度、電流任一跳脫條件成立時，控制器之電流感測器立即感應到故障訊號，即時停機保護，彌補一般機械開關單條件保護的缺失。
產品流程圖
產品流程圖

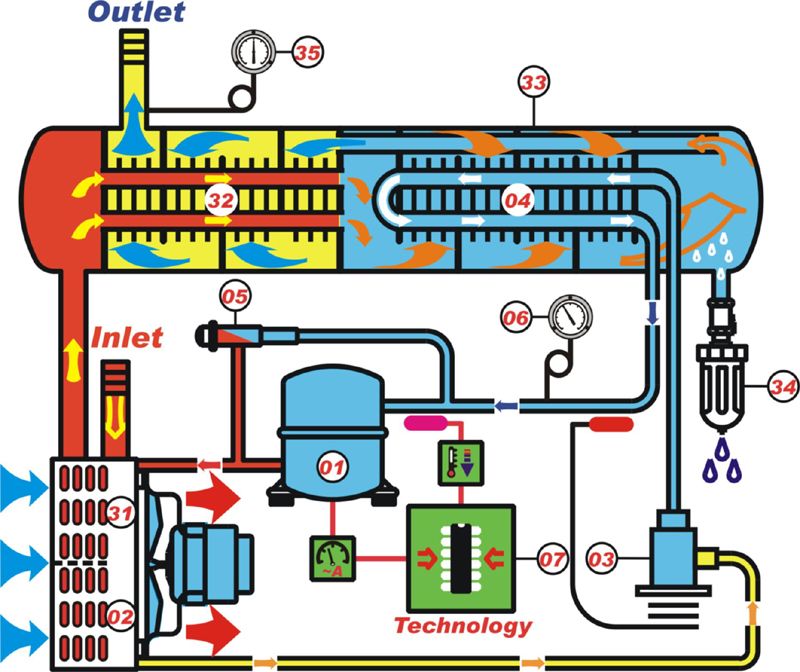

SD-005~SD-020 系統流程圖
<冷凍系統>
代碼 / 名稱
代碼 / 名稱
01 / 壓縮機
02 / 冷凝器
03 / 毛細管
04 / 蒸發器
05 / 熱氣旁通閥
06 / 冷媒低壓表
07 / 專用保護機板
<空氣系統>
代碼 / 名稱
代碼 / 名稱
31 / 前置冷卻器.環境空氣VS壓縮空氣
32 / 預冷器、壓縮空氣VS壓縮空氣
33 / 蒸發器.、冷媒VS壓縮空氣
34 / 自動排水器
35 / 出口壓力表 (SD015、SD020 配備)

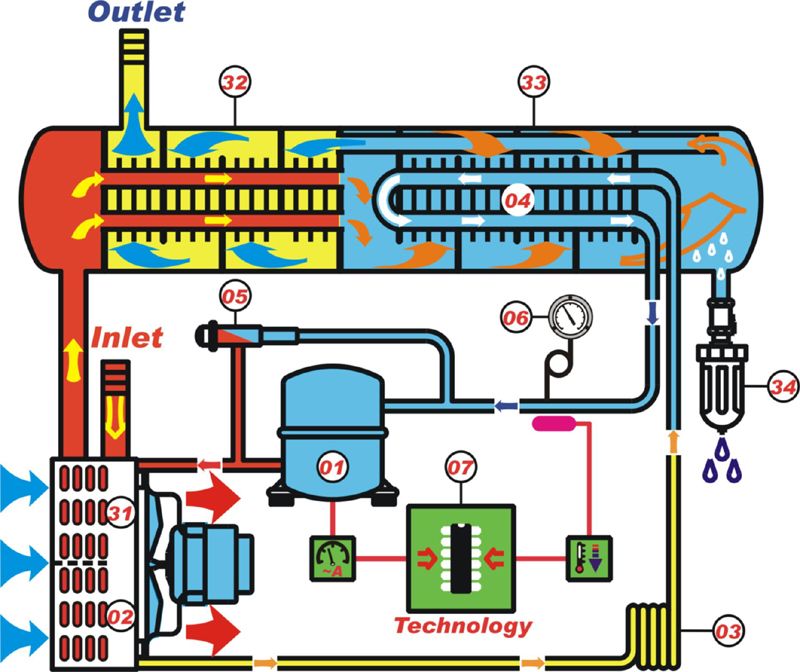

SD-030~SD-060系統流程圖
<冷凍系統>
代碼 / 名稱
代碼 / 名稱
01 / 壓縮機
02 / 冷凝器
03 / 溫度自動膨脹閥
04 / 蒸發器
05 / 熱氣旁通閥
06 / 冷媒低壓表
07 / 專用保護機板
<空氣系統>
代碼 / 名稱
代碼 / 名稱
31 / 前置冷卻器.環境空氣VS壓縮空氣
32 / 預冷器、壓縮空氣VS壓縮空氣
33 / 蒸發器.、冷媒VS壓縮空氣
34 / 自動排水器
35 / 出口壓力表
產品規格表
| 產品型號 | SD-005 | SD-010 | SD-015 | SD-020 | SD-030 | SD-040 | SD-050 | SD-060 | |
| 處理風量 Nm³/min | 0.6~0.8 | 1.2~1.6 | 1.8~2.3 | 2.4~3.1 | 3.6~4.7 | 4.2~5.5 | 6.0~7.8 | 6.5~8.5 | |
| 壓力露點 ℃ | 2~10 ℃ | ||||||||
| 入口溫度 ℃ | 5~80 ℃ | ||||||||
| 周圍溫度 ℃ | 5~45 ℃ | ||||||||
| 入口壓力 ㎏/㎝²G | 2~10 ㎏/㎝²G『選配可訂製中壓規格 10~16 ㎏/㎝²G 型號加註【H1】』 | ||||||||
| 使用電源 | 1ψ220V/50～60Hz『選配可訂製1ψ380V、440V、460V/50～60Hz』 | ||||||||
| 運轉電流 A | 2.3 | 2.8 | 3.2 | 3.6 | 5.5 | 7.0 | 8.5 | 11.0 | |
| 消耗功率 kw | 0.31 | 0.48 | 0.58 | 0.63 | 0.91 | 1.12 | 1.33 | 1.51 | |
| 冷媒型式 | R-134a | R-407C | |||||||
| 冷媒控制 | 毛細管 | 溫度自動膨脹閥 | |||||||
| 容量調整 | 熱氣旁通閥＋冷凝風扇控制 | ||||||||
| 保護裝置 | 專用保護機板＋壓縮機過載電驛 | 專用保護機板＋壓縮機過載電驛＋積熱電驛 | |||||||
| 出入管徑 | ½" | ¾" | 1" | 1" | 1½" | 1½" | 2" | 2" | |
外型尺寸 | 長mm | 600 | 650 | 700 | 750 | 950 | 950 | 1150 | 1150 |
| 寬mm | 400 | 400 | 400 | 400 | 470 | 470 | 480 | 480 | |
| 高mm | 570 | 650 | 770 | 870 | 930 | 930 | 1020 | 1020 | |
| 產品重量 kg | 47 | 55 | 64 | 74 | 117 | 122 | 152 | 160 | |
修正係數
1、入口壓力－修正係數
| 入口壓力 ㎏/㎝²G | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 修正係數 | 0.69 | 0.81 | 0.91 | 1 | 1.07 | 1.13 | 1.17 |
2、周圍溫度－修正係數
| 周圍溫度 ℃ | 30 | 32 | 35 | 38 | 40 | 42 | 45 |
| 修正係數 | 1.10 | 1.09 | 1.06 | 1.03 | 1 | 0.94 | 0.88 |
3、入口溫度－修正係數
| 周圍溫度 ℃ | 55 | 60 | 65 | 70 | 75 | 80 |
| 修正係數 | 1.08 | 1 | 0.93 | 0.87 | 0.80 | 0.73 |
4、壓力露點－修正係數
| 周圍溫度 ℃ | 2 | 5 | 10 |
| 修正係數 | 1 | 1.1 | 1.2 |
選擇正確機型的方法
步驟一：計算【修正係數】＝【入口壓力係數】×【周圍溫度係數】×【入口溫度係數】×【壓力露點係數】
步驟二：計算【修正風量】＝【最大使用風量】÷【修正係數】
步驟三：選擇【處理風量】≧【修正風量】的機型
